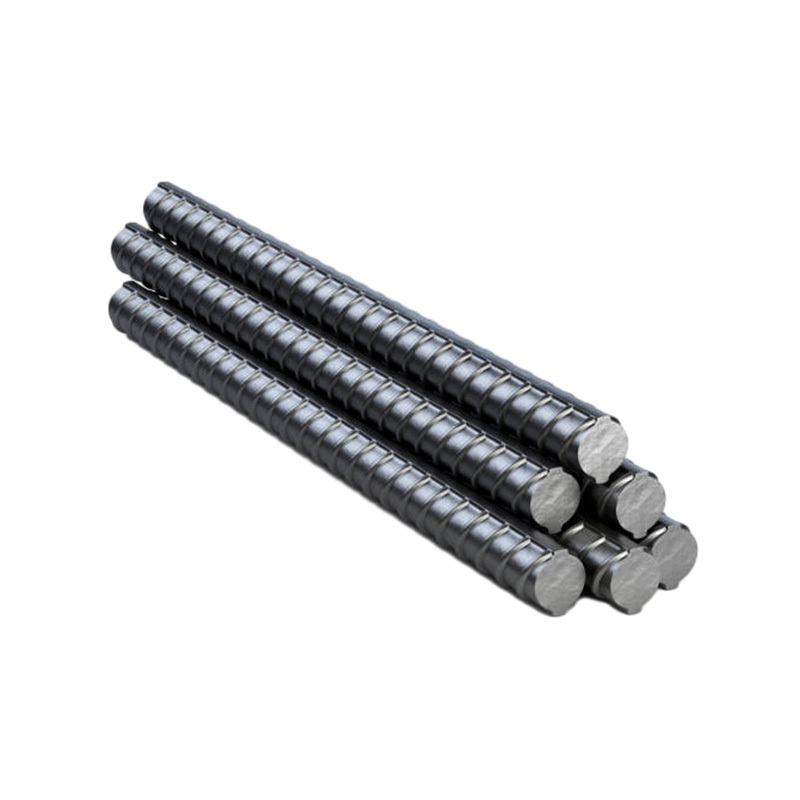

BS4449 وصف حديد التسليح الفولاذي BS4449
BS4449 هو معيار آخر من معايير القضبان الفولاذية المشوهة. ويتم تمييزها أيضاً وفقاً للمعايير الأوروبية. عندما يتعلق الأمر بالتصنيع، فإن القضبان الفولاذية التي تندرج في هذه المواصفة القياسية تكون أيضاً مدرفلة على الساخن، مما يعني أنها تُستخدم أيضاً للأغراض العامة، أي في مشاريع البناء المشتركة. وتتوفر هذه القضبان المشوهة أيضاً بقطر يتراوح بين 12 مم إلى 30 مم. والأطوال الشائعة التي تتوفر بها هي 9 م و12 م. هذه القضبان هي wتستخدم بشكل مثالي في المنازل والجسور والطرق، وخاصة السكك الحديدية والهندسة المدنية الأخرى.
| BS 4449:97 مواصفات حديد التسليح البريطاني BS 4449:97 | |||||||||||||||
| تقييمه القطر |
مساحة المقطع العرضي الاسمي | الوزن | إن إلى الضلوع (مم) | الأضلاع الطولية (مم) | الملعب/الخطوة مم |
مسافة طرف الضلع مم |
|||||||||
| كجم/م | التسامح % |
الارتفاع | العرض | الارتفاع | العرض | ||||||||||
| مم | m㎡ | دقيقة. | كحد أقصى. | دقيقة. | كحد أقصى. | دقيقة. | كحد أقصى. | دقيقة. | كحد أقصى. | دقيقة. | كحد أقصى. | دقيقة. | كحد أقصى. | ||
| 6 | 28.3 | 0.222 | ± 9 | 0.3 | 0.6 | 0.48 | 0.72 | 0.3 | 0.84 | 0.48 | 1.2 | 3,.0 | 4.8 | 1.5 | 2.3 |
| 8 | 50.3 | 0.395 | ± 6.5 | 0.4 | 0.8 | 0.64 | 0.96 | 0.4 | 0.84 | 0.64 | 1.6 | 4.0 | 6.4 | 2.0 | 3.1 |
| 10 | 78.5 | 0.616 | 0.5 | 1.0 | 0.8 | 1.2 | 0.5 | 0.84 | 0.8 | 2.0 | 5.0 | 8.0 | 2.5 | 3.9 | |
| 12 | 113.1 | 0.888 | ± 4.5 | 0.6 | 1.2 | 0.96 | 1.44 | 0.6 | 0.84 | 0.96 | 2.4 | 6.0 | 9.6 | 3.0 | 4.7 |
| 16 | 201.1 | 1.579 | 0.8 | 1.6 | 1.28 | 1.92 | 0.8 | 0.84 | 1.28 | 3.2 | 8.0 | 12.8 | 4.0 | 6.2 | |
| 20 | 314.2 | 2.466 | 1.0 | 2.0 | 1.6 | 2.4 | 1.0 | 0.84 | 1.6 | 4.0 | 10.0 | 16.0 | 5.0 | 7.8 | |
| 25 | 490.9 | 3.854 | 1.25 | 2.5 | 2.0 | 3.0 | 1.25 | 0.84 | 2.0 | 5.0 | 12.5 | 20.0 | 6.2 | 9.8 | |
| 32 | 804.2 | 6.313 | 1.60 | 3.2 | 2.56 | 3.84 | 1.60 | 0.84 | 2.56 | 6.4 | 16.0 | 25.6 | 8.0 | 12.5 | |
| 40 | 1256.6 | 9.864 | 2.0 | 4.0 | 3.2 | 4.8 | 2.0 | 0.84 | 3.2 | 8.0 | 20.0 | 32.0 | 10.0 | 15.7 | |
| 50 | 1963.5 | 15.413 | 2.5 | 5.0 | 4.0 | 6.0 | 2.5 | 0.84 | 4.0 | 10.0 | 25.0 | 40.0 | 12.5 | 19.6 | |
| الخواص الميكانيكية لحديد التسليح BS 4449:97 | ||||
| الجودة | أكما ن / مم2< | أكما/معدل السحب N/مم2 | الاستطالة المرونة | إجمالي الحد الأقصى. % AGT |
| دقيقة. | دقيقة. | دقيقة. | دقيقة. | |
| GR 250 | 250 | أكما × 1.15 | 22 | - |
| GR 460 A | 460 | أكما × 1.05 | 12 | 2.5 |
| GR 460 B | 460 | أكما × 1.08 | 14 | 5 |
| الخواص الكيميائية لحديد التسليح BS 4449:97 | |||||
| العنصر | GR 250 % كحد أقصى. | GR 460 A / B % كحد أقصى. | الضلوع وطريقة وضع العلامات | ||
| الصب | المنتج | الصب | المنتج |  |
|
| C | 0.25 | 0.27 | 0.25 | 0.27 | |
| P | 0.060 | 0.065 | 0.050 | 0.055 | |
| S | 0.060 | 0.065 | 0.050 | 0.055 | |
| N | 0.012 | 0.013 | 0.012 | 0.013 | |
| م | 0.42 | 0.45 | 0.51 | 0.54 | |
| المنغنيز الكروم + المعدن + المعدن النفطي + الفحم النيكل + النحاس | |||||
| س = ج + ----- + ------- + ------ | |||||
| 6 5 15 | |||||
نطاق التطبيق
تستخدم على نطاق واسع في المنازل والجسور والطرق، وخاصة السكك الحديدية والهندسة المدنية الأخرى.
